Руководство по разборке ноутбука Lenovo G580

Думаю, многим известно, что для любой компьютерной техника нужно периодически проводить профилактику, как на программном уровне, так и железу. Под профилактикой я подразумеваю как раз очистку компьютера или ноутбука, например, от пыли или прочего мусора, который мог туда попасть.

В статье вы найдете подробную пошаговую инструкцию по полной разборке ноутбука Lenovo G580. Ею вы сможете воспользоваться, как и при необходимости его чистки от внешних факторов, так и для замены определенных комплектующих.

Все зависит от ситуации, в которой вы оказались. Так же замечу, что ниже я покажу пример разборки и извлечения матрицы, если вам вдруг ее нужно заменить, но если вы задались целью только почистить свой Lenovo G580, то разбирать туже матрицу не обязательно, так как в этом случае, главное добраться до системы охлаждения.

Этап 1 – снятие нижней крышки и извлечение основных элементов ноутбука

Сначала, как принято при разборке абсолютно любого ноутбука, необходимо отключить его полностью от питания, отключив, непосредственно, кабель питания и батарейку Lenovo G580.

После чего перевернув ноутбук снимаем основную крышку, которая держится на двух винтах, потянув её от разъёма батареи.

После чего отключаем все доступные комплектующие, а именно HDD, ОЗУ и Wi-Fi адаптер, что бы в дальнейшем они нам не мешали.

Для извлечения оперативной памяти, разводим усики, которые удерживают планку, по сторонам и вытаскиваем её на себя. Для отключения HDD, нужно открутить два винта и потянув за язычок, вытащить его из подключенного разъёма.

В Wi-Fi адаптере, отключаем два конвектора, рекомендую, изначально запомнить, какой куда был подключен, чтобы ничего не перепутать, ну или, когда будете собирать ноут можете посмотреть у нас на фото, как правильно их подключать. Отключив коннекторы, избавляемся от удерживающего винта и вытаскиваем из гнезда, непосредственно, сам адаптер.

Ещё остался привод, для извлечения которого необходимо удалить маленький винтик и потянуть привод в сторону.

Далее, откручиваем все доступные винтики на задней крышке, это 11 – которые удерживают основной корпус ноутбука, 3 – удерживающих клавиатуру и 1 – который был спрятан под жестким диском.

Этап 2 – снятие клавиатуры и верхней крышки корпуса

Теперь, перевернув ноутбук, снимаем клавиатуру, её удерживает несколько защелок расположенных с верхней стороны и для того что бы их отсоединить, нужно чем-то тонким, например, карточкой или медиатором, поддеть её с одной стороны и аккуратно, вдоль верхней области, продолжать поддевать её, освобождая клавиатуру от защелок.

Когда вы её извлечете, не забывайте, ещё нужно отключить шлейф, который крепиться к материнской плате. Для этого достаточно просто поднять в вертикальное положение фиксатор и вытянуть из гнезда тот самый шлейф.

Под клавиатурой отвинчиваем один винт, спрятанный под пломбой и отсоединяем разъёмы тачпада, кнопки включения и матрицы.

Да, ещё чуть не забыл, перевернув ноутбук, не забудьте выкрутить ещё три маленьких винтика со стороны привода.

Теперь можно приступить к снятию верхней крышки, под которой прячется материнская плата. Опять же она держится на защёлках, поэтому, снова берем в руки карточку и поддевая проводим её по всему периметру нашего Lenovo G580.

Этап 3 – извлечение с корпуса материнской платы

Избавившись от крышки, мы дальше продолжаем отключать остальные доступные разъёмы на материнской плате.

• USB порты;
• Привод;
• Карт-ридер;
• Плату с кнопками тачпада, её так же нужно будет открутить;
• Динамики, кстати динамик, расположившийся с левой стороны, так же, нужно будет снять;

Ну, и напоследок откручиваем ещё один винтик, расположенный в правом верхнем углу мат. платы.

Бережно извлек материнскую плату из корпуса, переворачиваем её и отсоединяем последний оставшийся разъём питания.

Теперь мы в принципе можем увидеть перед собой систему охлаждения. Для её чистки сначала снимаем радиатор, удалив удерживающие винты. Для отсоединения кулера от радиатора, откручиваем ещё два винтика.

Сам корпус кулера разобрать можно, но, например, в моем случае это было сложно, так как он держался не на винтах, а был закреплен пластиков, поэтому разобрать его можно было только оторвав этот пластик, ну соответственно потом нужно было бы что-то придумывать, как его обратно закрепить. Поэтому, если вы оказались в такой же ситуации, рекомендую, его продуть не разбирая.

Ну, а касательно процессора и радиатора, то удаляем там все остатки старой термопасты и наносим новую, после чего аккуратно крепим всё обратно.

Закончив с очисткой, собираем всё обратно, можно так же руководствоваться данной инструкцией по разборке Lenovo G580, только в этот раз подниматься вверх по статье.

Этап 4 – Разборка корпуса и отсоединение матрицы

Касаемо матрицы, то тут сначала вытаскиваем из-под нижней крышки корпуса коннекторы Wi-Fi подключения, и по обеим сторонам откручиваем по три винта. Ниже вы сможете увидеть их месторасположение.

Отсоединив экран от основного корпуса, удаляем маленькие заглушки, которые находятся возле петель, и откручиваем там по одному винтику.

Снова берем что-то тонкое в руки, туже пластиковою карточку, и освобождаем рамку от заглушек, пройдя так по всему периметру рамки, которыми она крепится к основной крышке экрана.

Далее под рамкой избавляемся ещё от четырёх винтов, два из которых располагаются по верхним углам, два по нижним.

После этого вы сможете слегка приподнять саму матрицу и отключить шлейф, который к ней крепится, просто аккуратненько его вытянув из гнезда.

В принципе, теперь матрица должна оказаться у вас в руках, осталось только снять петли, открутив по бокам ещё по четыре винтика.

Теперь берем новую матрицу и собираем все обратно, начав с прикрепления к ней тех же петлей.

В общем, собираем все в обратном порядке.

На этом я могу сказать, что данная инструкция по разборке ноутбука Lenovo G580 закончена, в случае появления вопросов по разборке или сборке, жду ваших комментариев.

Как Открыть Кожух Компьютера; Как Снять И Поставить На Место Лицевую Панель – Lenovo ThinkCentre M82

драйверы устройства в соответствии с инструкциями, прилагаемыми к устройству.

Как открыть кожух компьютера

Внимание: Не открывайте корпус компьютера и не пытайтесь его ремонтировать, не прочитав предварительно

раздел “Важная информация по технике безопасности” на странице v.

В этом разделе рассказано, как открыть кожух компьютера.

Перед тем как открыть кожух, выключите компьютер и дайте ему остыть (3—5 мин).

Чтобы открыть кожух компьютера, сделайте следующее:

1. Извлеките из дисководов все носители и выключите все подсоединенные устройства и

2. Выньте из розеток вилки всех шнуров питания.

3. Отсоедините шнуры питания, кабели ввода/вывода и все остальные кабели, подключенные к

компьютеру. Смотрите разделы “Расположение разъемов, органов управления и индикаторов

на лицевой панели компьютера” на странице 8 и “Расположение разъемов на задней панели

компьютера” на странице 9.

4. Снимите все запорные устройства (например, висячие замки), запирающие кожух. Смотрите

раздел “Прикрепление встроенного замка для троса” на странице 28.

5. Нажмите кнопку, освобождающую кожух (на задней стороне компьютера), и поверните кожух

Рис. 9. Как открыть кожух компьютера

Как снять и поставить на место лицевую панель

Внимание: Не открывайте корпус компьютера и не пытайтесь его ремонтировать, не прочитав предварительно

раздел “Важная информация по технике безопасности” на странице v.

В этом разделе рассказано, как снять и поставить на место лицевую панель.

ThinkCentre: Руководство пользователя

Разбор и чистка моноблока Lenovo Model: C325

@remontpc

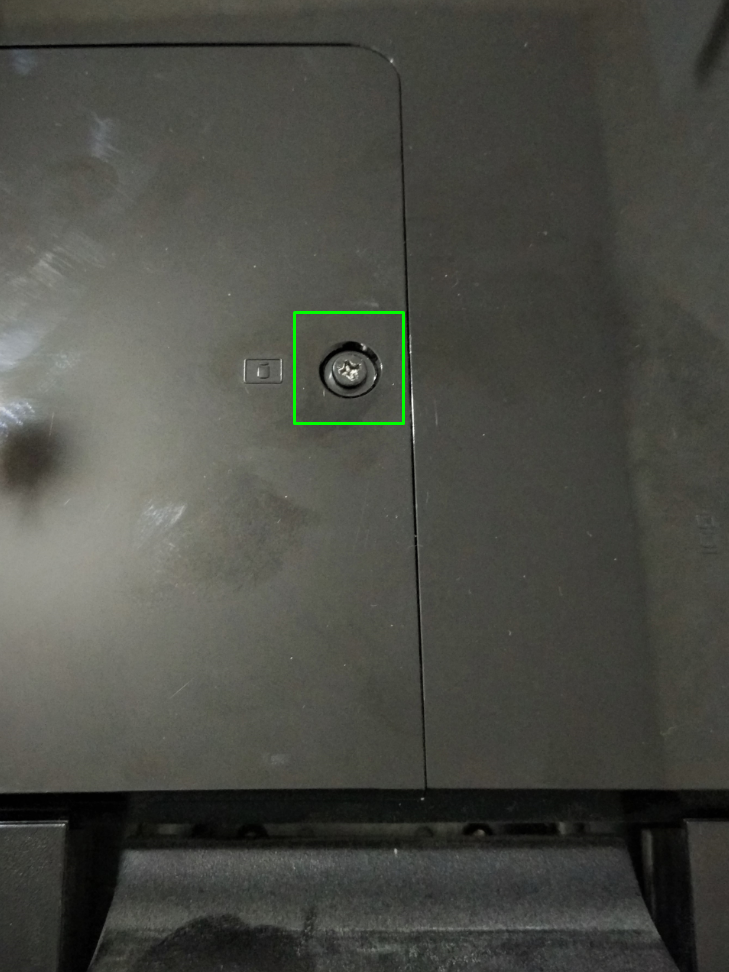

1. Откручиваем на задней части крышку закрывающую HDD и вынимаем её.

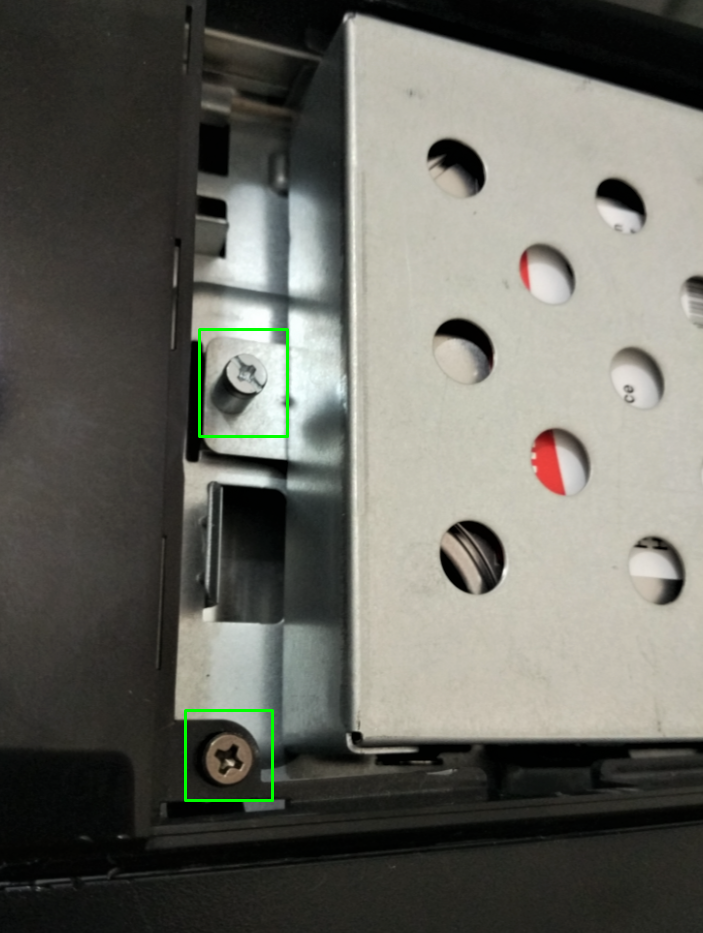

2. Откручиваем винты держащие HDD и нижнюю часть корпуса.

3. Вынимаем жесткий диск.

4. Поддеваем нижнюю часть как на фото и отщелкиваем фиксаторы, снимаем.

5. Откручиваем винты крепления задней крышки.

6. Откручиваем и вынимаем CD-ROM.

7. Теперь снимем основную заднюю крышку моноблока, поддеваем и отщелкиваем по кругу фиксаторы.

8. Далее разберем и подберемся к радиатору.

Отсоединяем кабеля питания HDD

Откручиваем винты

Извлекаем

9. Отсоединяем коннектор вентилятора.

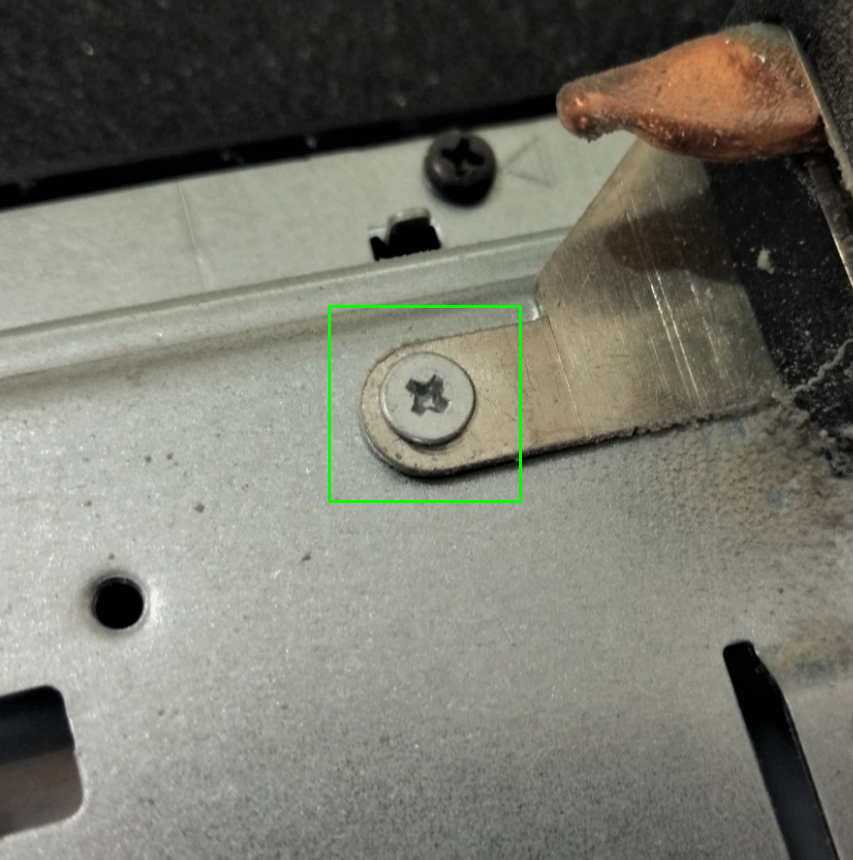

Откручиваем радиатор

Откручиваем вентилятор

Вот такая картина

10. Чистим все от пыли.

Термопаста тут не требуется, здесь термопрокладка её оставляем

Чистка завершена. Собираем все в обратном порядке.

Было использовано: отвертка крестовая, набор отверток YX-8017 A, инструменты для вскрытия, ватные диски, ватные палочки.

Расходные материалы и аксессуары можно приобрести в магазинах, где продают запчасти для ноутбуков и сотовых телефонов.
